BBYQ-5000PD變壓器局放在線監測系統

1、概述 變壓器是電力系統中關鍵的設備之一，其運行狀態直接關系到電力系統的安全與穩定，一旦發生故障， 不僅會引起大規模停電帶來巨大的經濟損失甚至可能發生爆炸和起火，造成人員傷亡。 我公司針對變壓器設備開發了變壓器局部放電在線監測系統。
  該系統可以實時監測變壓器局部放電等重 要技術指標，及時地采集故障前兆信息，通過專家診斷系統，綜合判斷變壓器可能存在的隱患，提前預警， 避免造成重大事故，減少經濟損失和人員傷亡。 2、監測意義 油浸式紙變壓器絕緣結構中的某些部位受到了過高的電場強度作用會發生局部放電，例如，匝絕緣的導 線表面有尖角、毛刺，或者油箱及某些金屬結構件出現尖角等。此外，線匝間、線匝與墊塊接觸處，均存在 “楔形”油隙，其擊穿強度較低，在工藝上對這些部位處理不當，也會產生局部放電。故障統計數據表明: 變壓器絕緣故障常常起源于局部放電造成的油紙絕緣老化。局部放電對變壓器絕緣系統的影響通常表現為以 下幾個方面: 1)局部放電過程中產生的帶電粒子(電子、離子等)沖擊絕緣，破壞其分子結構，如使纖維斷裂，絕緣 受到損傷。
2)由于帶電粒子的撞擊作用，使該處絕緣出現局部溫度升高，從而易引起絕緣的過熱，嚴重時就會出現 炭化。
3)局部放電產生的臭氧(03)及氮的氧化物(NO、NO2)會侵蝕絕緣。當遇有水分時，則產生硝酸，它 對絕緣的侵蝕更為劇烈。
4)在局部放電時，因電解及電極的肖特基輻射效應，變壓器油發生分解，加上油中原來存在雜質，故易 使紙層處凝集著因聚合作用而生成的油泥，這將使絕緣的tan8值激增，散熱能力降低，甚至有導致發生熱擊 穿的可能性。 5)局部放電產生的紫外線、軟x射線和γ射線等輻射，促使絕緣材料變質。

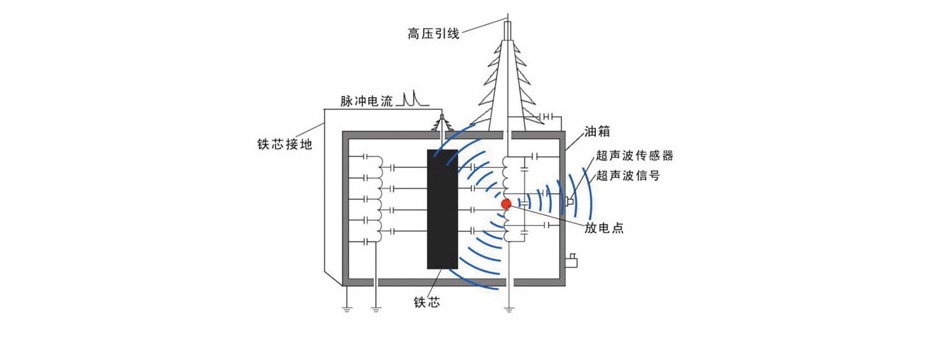

 2)脈沖電流法 由電力變壓器的結構所決定，其繞組除匝間電容外還與鐵心之間存在幾百甚至幾 千pF的分布電容，同時 繞組與油箱間也存在上百pF的分布電容。當變壓器的繞組等主絕緣回路 中發生局部放電時，其產生的高頻信 號覆蓋了從幾十千赫茲到幾十兆赫茲，甚至到千兆赫茲， 由于幾百皮法電容對于幾百千赫茲以上的高頻信號 相當于通路，所以放電信號就會向所有與放 電點有容性關系的回路中傳播，其中一條回路必然包括鐵心接地 回路。所以在鐵心接地線上安 裝高頻電流傳感器可有效接收變壓器內放電信號。

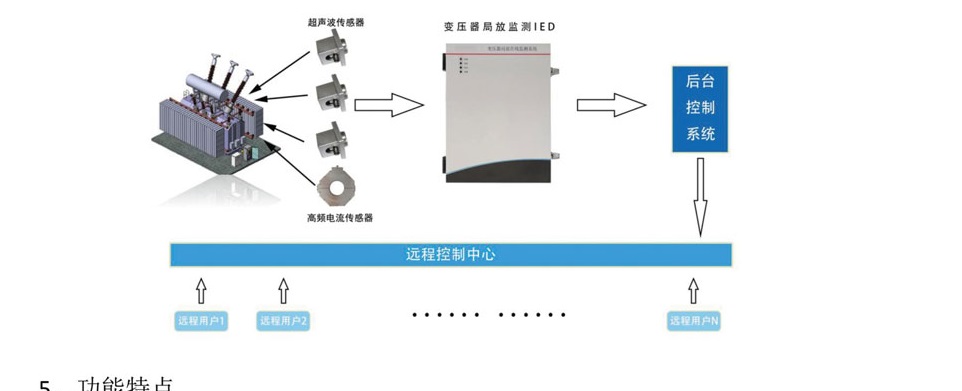

4、系統介紹 變壓器局部放電在線監測系統主要是由局放監測IED、超聲波傳感器、高頻電流傳 感器和后臺軟件系統組 成。系統網絡構架圖如下圖所示:

功能特點
1)統計分析 局部放電在線監測系統以局部放電測量技術為核心，對變壓器局部放電變 化進行在線監測并完成數據記 錄及數據變化趨勢，判斷放電的嚴重程度，定期保存相關數據。
2)放電類型識別 能夠識別變壓器中典型放電類型:沿面放電、懸浮放電、油隙放電、尖端放電、 匝間放電、油紙放電。
3)軟件分析 軟件具有PRPS、PRPD等多種統計分析模式，檢測并分析變壓 器設備當前放電量、放電次數、放電相位等 重要指標，并可開窗進行放電相位的頻譜分析。
4) 抗干擾能力強，監測數據準確 該系統局部放電在線監測系統具有極強的電磁兼容性和抗干擾能 力;從而使監測數據更加準確，系統更 加穩定。
5)提供多種報警方式 當局放超標時:該系統集控 器主動向上一級管理設備發出報警信號;同時監測系統集控器內部的報警繼電 器動作，輸出無源 觸點信號，顯示出報警信息，同時后臺監控計算機發出送報警信息。
6) 具備可靠的現場總線通 訊能力 具備可靠的現場總線通訊能力可以將數據實時的傳送到后臺計算機，進行遠距離在線監 測、運行狀態分 析。
7)強大的后臺管理軟件 后臺管理軟件具備強大的局部放電趨勢分析功能。 放電量、趨勢圖數據及報警事件連續記錄、自動保存， 并可隨時查看分析，還可以隨時查看過 去的數據記錄。


 6、技術參數



7、安裝方式
